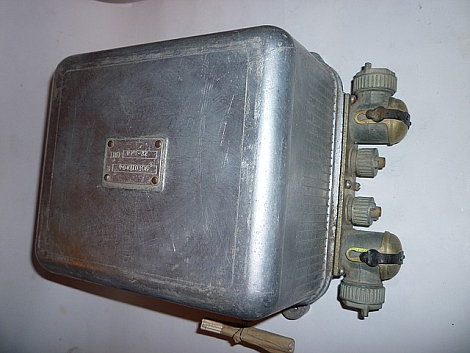

Представляет собой автоматический аппарат, состоящий из одного реле обратного тока, двух регуляторов (ограничителей) тока и двух регуляторов напряжения, и предназначен для работы в сети электрооборудования дизеля совместно с генератором.
Реле-регулятор служит для:
— автоматического включения и отключения генератора от общей сети, что дает возможность работать генератору параллельно с аккумуляторной батареей;
— ограничения максимальной нагрузки генератора;
— поддержания напряжения генератора в заданных пределах при изменении скорости вращения двигателя генератора.
Реле обратного тока служит для автоматического подключения генератора к общей сети при напряжении 25—27 в и отключения генератора от сети при обратном токе 1 —15% от номинального тока якоря, что предохраняет аккумуляторные батареи и защищает генератор от обратных токов. Ограничитель тока служит для ограничения мощности генератора в пределах 100+10% от номинального значения при включении потребителей, мощность которых превышает мощность генератора. Регулятор напряжения обеспечивает постоянство напряжения в пределах 28+1 в при изменении скорости вращения якоря и нагрузки, а также при колебании окружающей температуры от —50 до +50° С -
