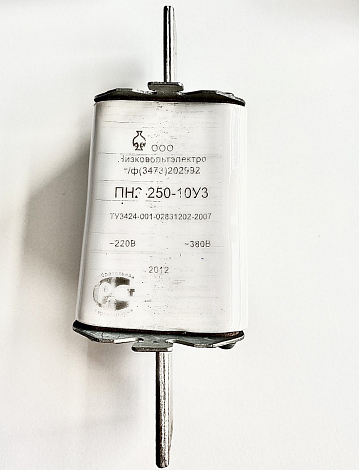

Предохранитель ПН-2-250 состоит из плавкой вставки и фарфорового основания с металлической резьбой, плавкая вставка является заменяемым элементом при перегорании. Плавкая вставка представляет собой керамический корпус, заполненный кварцевым песком. Внутри корпуса находятся один или несколько плавких элементов, соединенные с выводами плавкой вставки. Плавкий элемент изготавливается из медной ленты толщиной 0,1-0,2 мм. При перегрузке или коротком замыкании плавкий элемент расплавляется и размыкает цепь. Срабатывание плавкой вставки определяется по указателю срабатывания.
Плавкие вставки предохранителя должны быть полностью заполнены наполнителем и их конструкция должна полностью исключать возможность утечки наполнителя, т.к. кварцевый песок гасит электрическую дугу. -
