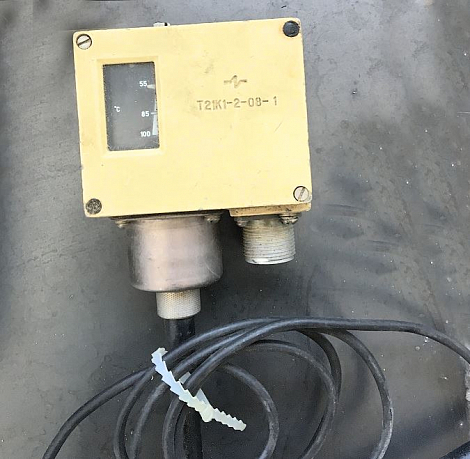

Датчик-реле температуры Т21К1 предназначен для использования в холодильных установках, а также в других системах для контроля и регулирования температуры газообразных и жидких сред (воздух, хладоны, масла и др.), неагриссивных к меди и медным сплавам, оловянно-свинцовому, серебряным припоям, сталям.
Приборы с защитным кожухом: Т21К1-1-03-1-1, Т21К1-1-03-2-1, Т21К1-2-03-1-1, Т21К1-2-03-2-1 предназначены для контроля, регулирования температуры морской воды и рассолов.
Характеристики прибора обеспечиваются при следующих нормальных условиях:
1) температура окружающего воздуха (25±10) С;
2) относительная влажность от 40 до 80%, а при температуре окружающей среды свыше 30 С относительная влажность не более 70%;
3) атмосферное давление от 0,086 МПа (645 мм рт.ст.) до 0,106 МПа (795 мм рт.ст.).
Принцип работы прибора основан на использовании зависимости давления наполнителя термосистемы от температуры контролируемой среды и уравновешевании силы, создаваемой давлением на чувствительный элемент ― сильфон силами упругих деформаций сильфона и пружины. Во время работы прибора температуре среды, окружающей термабаллон, соответствует опрпеделенное давление накопителя внутри термосистемы.
Изменения равновесия сил, вызванное изменением давления наполнителя термосистемы в зависимости от изменения температуры контролируемой среды, приводит к перемещению предаточного механизма и перебросу контактной группы прибора.
Аналоги:
КРМ-ОМ5 (температура), ТАМ-102, ТР-ОМ5, КРД-1 (температура), ТР-К. Аналогами также можно считать: ТАМ-103, КРД-2 (температура), КРД-3 (температура), КРД-4 (температура). -
